Aperçu ProduitsContact à membrane de FPC

Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais

Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais

  • Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais
  • Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais
  • Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais
Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais
Détails sur le produit:
Lieu d'origine: Jiangsu (continent de la Chine)
Nom de marque: Zhongshan membrane switch
Certification: ROHS ISO9001,2000
Numéro de modèle: ZS-54
Conditions de paiement et expédition:
Quantité de commande min: 100 pièces
Prix: negotiation
Détails d'emballage: Sachets en plastique avec des boîtes de carton ou en raison du besoin des clients de détail
Conditions de paiement: dépôt de 30%, l'équilibre de 70% après expédition ou paiement intégral après transporation d'air
Capacité d'approvisionnement: 50000 morceaux par semaine
Contact
Description de produit détaillée
Fenêtre: un transparancywindow rouge de surface: LED
Epaisseur: 0.3mm couleur: Bleu gris
connecteur :: circuit de 1.54mm vrai adhésif: 3M467
Surligner:

type clavier de membrane

,

Contact à membrane flexible

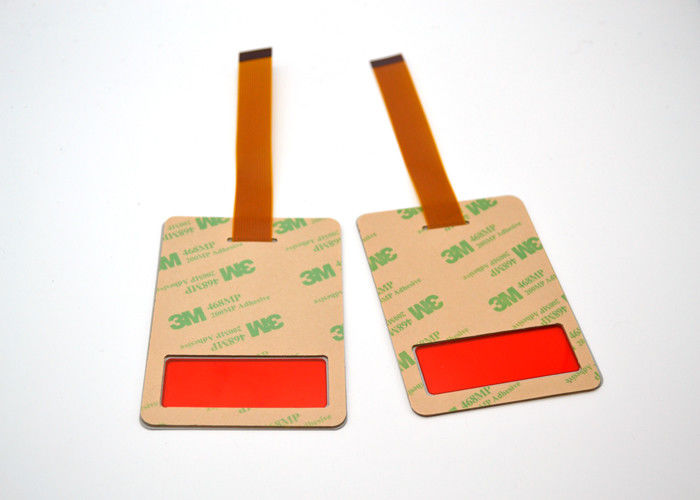

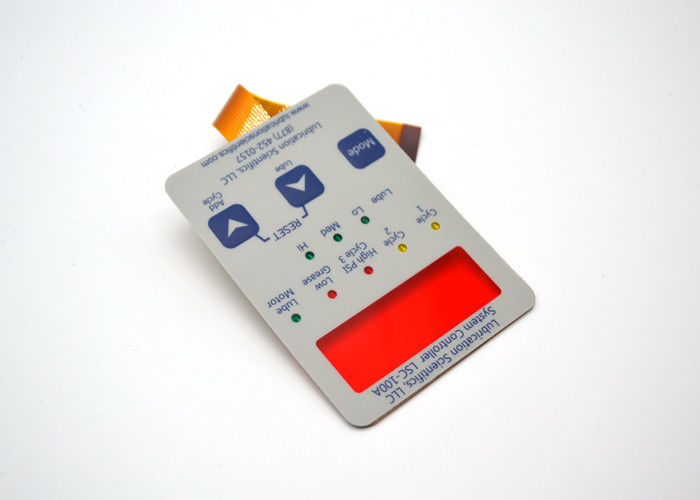

Une fenêtre de transparent et une LED rouges ont gravé le contact à membrane en refief tactile

avec un connecteur de circuit de FPC


Un contact à membrane est un circuit électronique imprimé qui emploie la pression d'ouvrir et clôturer a

circuit.

Les circuits de contact à membrane sont le plus souvent écran imprimé utilisant les encres conductrices, qui sont

typiquement fait de l'argent, du carbone, et/ou du graphite. Les contacts à membrane font partie d'une gamme de

dispositifs considérés interfaces utilisateurs (également appelé interfaces d'opérateur, ou homme-machine

interfaces) avec les écrans tactiles basés sur affichage, et les commutateurs mécaniques tels que la poussée

bouton, cabillot, balancier, et contacts coulissants. Le but final d'un contact à membrane est à

servez d'interface entre l'homme et la machine, en permettant à un opérateur de communiquer avec

un appareil, un instrument, ou des machines.

les pls voient l'exposition suivante :

Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais 0
Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais 1Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais 2



Organigramme :



Laissez notre aide d'équipes d'ingénieur que vous évaluez vos options de conception de contact à membrane. nous travaillerons

votre contact à membrane et recouvrement de graphique pour adapter l'application et vos caractéristiques

Clavier numérique tactile de relief par LED 0.3mm étanches à l'humidité de contact à membrane de FPC épais 3

Paramètre de contact à membrane :




Certification


ISO9001, 2000 ET ROHS.


Composants :


La LED, le dôme en métal, le connecteur et le circuit, tous ceux-ci peuvent être conçus et faits selon les besoins des clients.


Caractéristiques électroniques



Estimation de circuit


35V (C.C), 100mA, 1 W


Résistance de contact


10Ω - 500Ω (accordant la longueur et les matériaux de trace pour confirmer)


Résistance d'isolation


>100MΩ 250V (C.C)
Rebond de contact


≤5ms



Tenue diélectrique


250VRms (50 - minute 60Hz/1)
Espérance de vie


temps plats de type≥5million, type tactile : ≥1 million de fois



Propriétés mécaniques



Pression de fonctionnement


type plat 57-284g (2-10 once), type tactile 170-397g (6-14 once)


Commutez la course


type plat 0,1 - 0.5mm, type tactile 0,6 - 1.5mm


Paramètres environnementaux



Température de fonctionnement


-20°C - +80°C


Température de stockage


-40°C - +85°C
