Lieu d'origine: | Jiangsu (continent de la Chine) |
Nom de marque: | Zhongshan |
Certification: | ROHSISO9001,2000 |
Numéro de modèle: | ZS-113 |
Quantité de commande min: | 100 pièces |
---|---|
Prix: | NEGOTIATION |
Détails d'emballage: | Scellez les sachets en plastique avec des boîtes de carton ou en raison des exigences de petit group |
Délai de livraison: | d'ici une semaine après paiement de mandat d'action |
Conditions de paiement: | dépôt de 30%, l'équilibre de 70% après expédition ou paiement intégral avant transport d'air |
Capacité d'approvisionnement: | 50000 morceaux par semaine |
Point d'origine: | Jiangsu (continent de la Chine) | brand name: | ZS-113 |
---|---|---|---|
Matériel de bouton: | PET/PVC | Connecteur: | queue de connecteur masculin de 1mm |
Application: | instruments industriels | contact actuel: | 2-24V |
Surligner: | contact à membrane de bouton poussoir,contact à membrane principal |

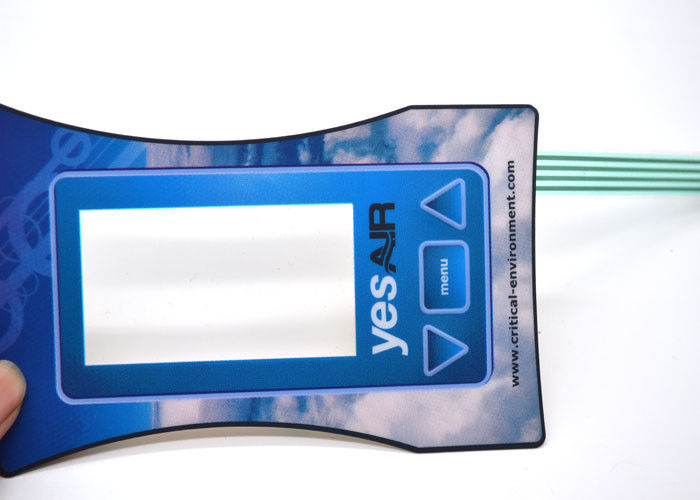

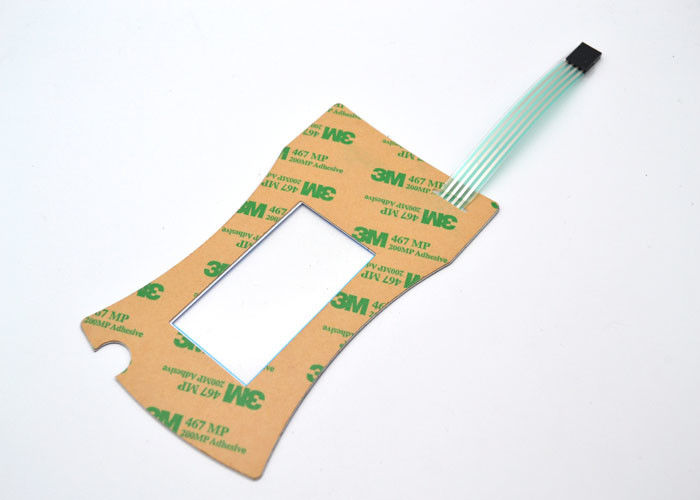

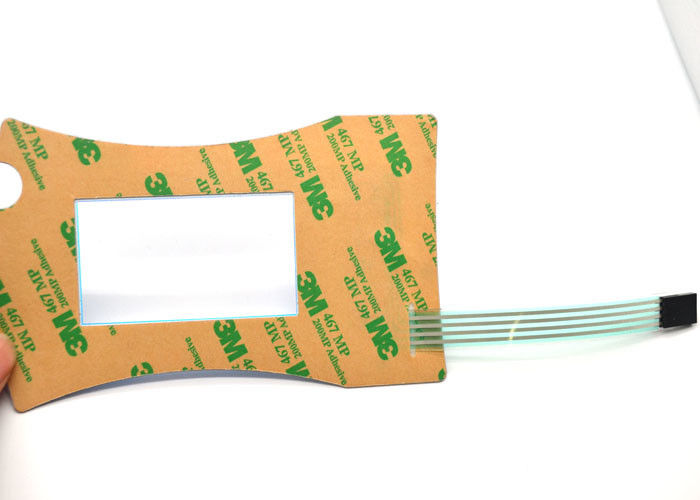

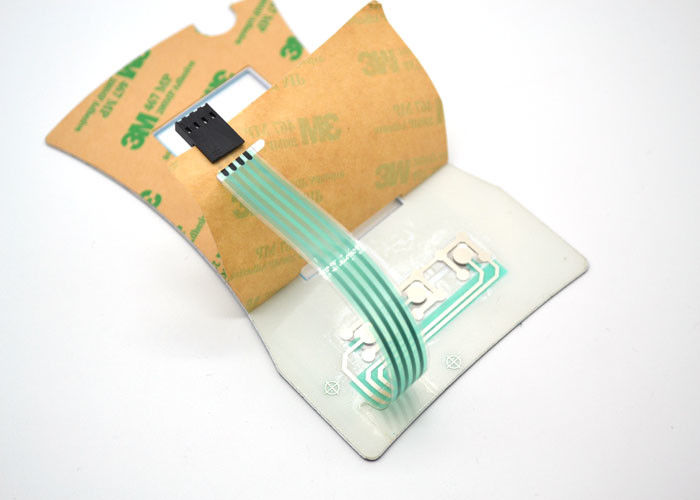

Exporté vers le contact à membrane de dôme en métal du Canada /ZS-113/avec a
queue de câble de connecteur masculin de 1 millimètre
Quel est un contact à membrane ?
Des contacts à membrane sont généralement faits à partir de cinq couches différentes. Ceci inclut la membrane,
couches de graphique, tactiles, rigides et statiques. La première couche contient l'interface graphique pour
utilisateur pour commander la machine. Elle peut également inclure un circuit flexible pour moins cher
solutions de rechange. Une autre couche contiendra le circuit imprimé qui permet un signal pour être
transmis. L'encre qui est employée pour l'impression sur le circuit se compose généralement d'a
variété de métaux. Ceci aide pour que le signal soit conducteur pour tourner en marche et en arrêt. Membrane
les commutateurs tiennent compte pour que la communication ait lieu dans des appareils électroniques. Les contacts à membrane sont
un appareil qui peut être fortement sophistiqué ou plutôt simple par conception.
Caractéristique électronique |
<35v>
|
Résistance de contact
|
10Ω--500Ω (accordant la longueur et les matériaux de trace pour confirmer) |
Impédance isolante
|
>C.C de 100MΩ 250V |
Résistance du fil
|
<1> |
Force d'opération
|
type plat 57-284g (2-10 once), type tactile 170-397g (6-14 once) |
Espérance de vie
|
type plat ≥ 500 millions de fois, type tactile : ≥ 100 millions de fois |
La température d'opération
|
-40 °c | + °c 80 |
La température courante
|
-40 °c | + °c 85 |
Humidité
|
+ 40 °c 90 % | 95% 240 heures |
Commutez la course
|
type plat 0.1-0.5mm, type tactile 0.6-1.5mm |
Force :
1, pressant la durée de vie a lieu avec dix cent mille fois.
2, ont les caractéristiques de la fonction stabilise.
3, manipulent sûrement et bon sentiment de tactility.
4, conception adaptée aux besoins du client
Technologie
Tension d'opération : C.C 35V
Courant d'opération : 100mA 1W
Résistance de contact : < 100="" Ohms="">
Résistance de circuit ouvert : ≥ 10MΩ à 100V
Température de fonctionnement : Dôme plat/en métal : - 20°c à +80°c
Température de stockage : Dôme plat/en métal : - 40°cto +80°c
L'espérance de vie type≥5,000,000 plat chronomètre les périodes type≥1,000,000 tactiles
Course de commutateur : 0,1 à 0.6mm
Rebond de contact : 5 à 30ms
Tolérance de force de mise en action : +/- 20 à 45g
Rapport tactile : FC > 40%
Humidité fonctionnante : Rhésus jusqu'à de 95%
Le connecteur femelle et masculin, les goupilles de soudure et les connecteurs de soudure à chaud sont disponibles
Emballage et livraison
Empaquetage : Sac de PE, carton, cas en bois
Détail de la livraison : deux semaines après confirmation d'ordre
